Selasa, 23 Februari 2021

12. Kisi-kisi AC

Pernah kisi2 AC tidak sengaja tersenggol cukup keras sehingga kisi atas dan bawah tidak kompak?
Jangan dulu buru-buru divonis rusak, coba lihat dulu ke dalam.
Cek video di link berikut:
https://www.instagram.com/p/CLoEd-xliwU/?igshid=1bjdt1ucsxsc3

Kamis, 12 November 2020

Senin, 22 Juni 2020

10. Ganti Baterai Remote


Selasa, 12 Mei 2020

9. Indikator Gear



Transmisi Manual dengan penunjuk posisi gigi? Kenapa tidak?

Pada prinsipnya, perpindahan gigi 1, 2 dst pada transmisi manual dengan penggerak 2 kabel dari tongkat persneling ke gearbox, adalah pergerakan maju - mundur kabel.
Maka dari itu, tidak sulit untuk menerjemahkan posisi kabel-kabel itu ke program.
Pada project ini menggunakan Arduino, yg relatif murah dan mudah didapat di toko online.
Hanya saja untuk project ini perlu tahu ttg Arduino.

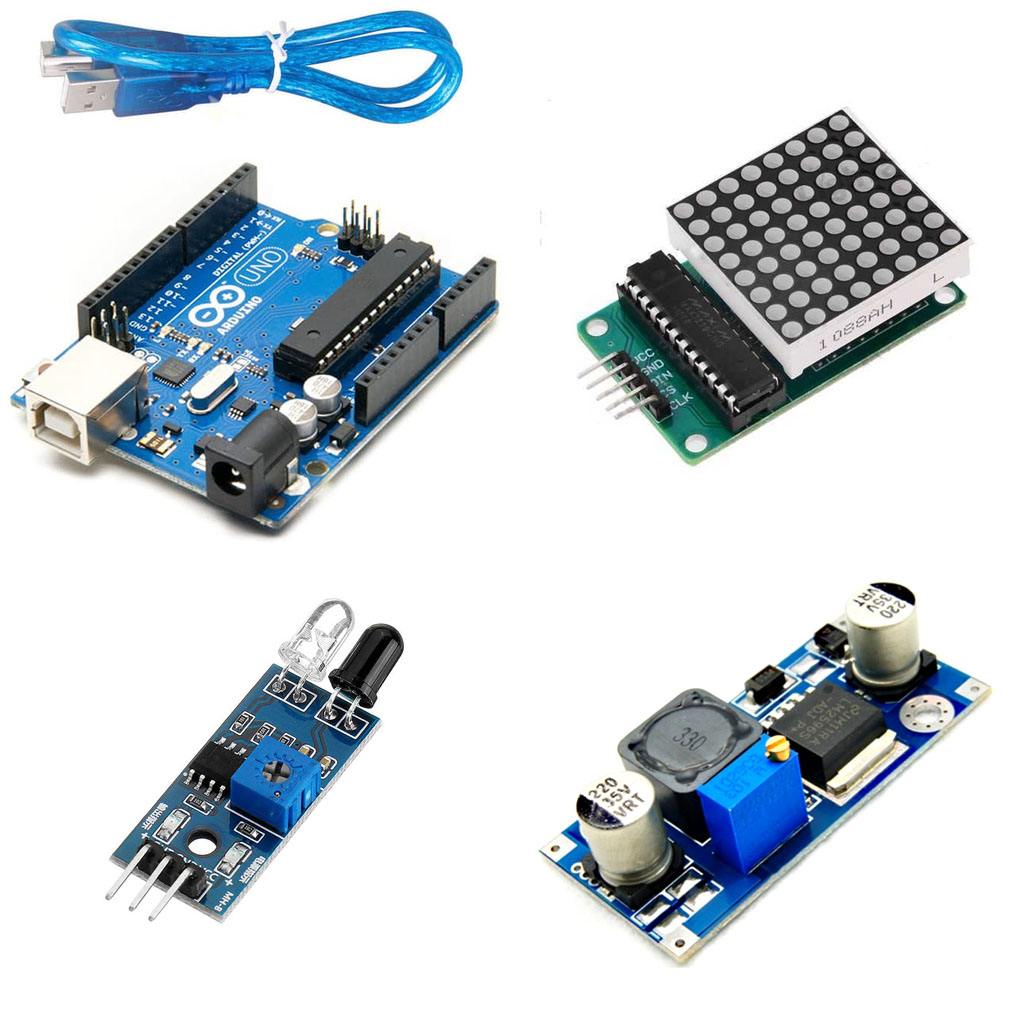

Hardware yang dibutuhkan:
1 Arduino
4 IR Obstacle Sensor
1 8x8 Matrix MAX72xx
1 Voltage Step down
Kabel-kabel



Untuk letak sensor-sensor, silahkan diperkirakan dan diatur. Di sini tidak dibahas detail.
Sensor1 aktif saat tongkat persneling geser paling kiri (Gigi 1 dan 2)
Sensor2 aktif saat tongkat persneling geser paling kanan (Gigi 5 dan R)
Sensor3 aktif saat tongkat persneling geser ke bawah (Gigi 2, 4 dan R)
Sensor4 aktif saat tongkat persneling geser ke bawah (Gigi 1, 3 dan 5)



Berikut Kode Arduino-nya:

// Mulai di sini

#include

int DIN = 12;
int CS =  10;
int CLK = 11;

// Hexadecimal untuk byte "satu"s/d "mundur" di bawah, di dapat dari aplikasi "Pixeltomatrix.exe". Silahkan di-search dan di-download ke komputer

byte satu[8]=     {0x00,0x00,0x00,0xFF,0xFF,0x00,0x00,0x00}; // 1
byte dua[8]=     {0x00,0xFB,0xFB,0xDB,0xDB,0xDF,0xDF,0x00}; // 2
byte tiga[8]=     {0x00,0xDB,0xDB,0xDB,0xDB,0xFF,0xFF,0x00}; // 3
byte empat[8]=     {0x00,0x1F,0x1F,0x18,0x18,0xFF,0xFF,0x00}; // 4
byte lima[8]=    {0x00,0xDF,0xDF,0xDB,0xDB,0xFB,0xFB,0x00}; // 5
byte mundur[8]=     {0x00,0xFF,0xFF,0x33,0x33,0xFF,0xEE,0x00}; // R

LedControl lc=LedControl(DIN,CLK,CS,0);

void setup(){
 lc.shutdown(0,false);      //The MAX72XX is in power-saving mode on startup
 lc.setIntensity(0,2);      // Set the brightness
 lc.clearDisplay(0);        // and clear the display
 delay(2000);
}

void loop(){

   while (digitalRead(4)== LOW && digitalRead(5)== HIGH && digitalRead(6)== HIGH && digitalRead(7)== LOW)
   {
    printByte(satu);
   }

   lc.clearDisplay(0);         // and clear the display

   while (digitalRead(4)== LOW && digitalRead(5)== HIGH && digitalRead(6)== LOW && digitalRead(7)== HIGH)
   {
    printByte(dua);
   }

   lc.clearDisplay(0);         // and clear the display

   while (digitalRead(4)== HIGH && digitalRead(5)== HIGH && digitalRead(6)== HIGH && digitalRead(7)== LOW)
   {
    printByte(tiga);
   }

   lc.clearDisplay(0);         // and clear the display

   while (digitalRead(4)== HIGH && digitalRead(5)== HIGH && digitalRead(6)== LOW && digitalRead(7)== HIGH)
   {
    printByte(empat);
   }

   lc.clearDisplay(0);         // and clear the display

   while (digitalRead(4)== HIGH && digitalRead(5)== LOW && digitalRead(6)== HIGH && digitalRead(7)== LOW)
   {
    printByte(lima);
   }

   lc.clearDisplay(0);         // and clear the display

   while (digitalRead(4)== HIGH && digitalRead(5)== LOW && digitalRead(6)== LOW && digitalRead(7)== HIGH)
   {
    printByte(mundur);
   }

   lc.clearDisplay(0);         // and clear the display

}

void printByte(byte character [])
{
  int i = 0;
  for(i=0;i<8 i="" p="">  {
    lc.setRow(0,i,character[i]);
  }
}

// kode stop di sini

8. Lepas Handle Pintu Ignis (Depan)







7. Bumper Belakang Ignis

Posisi Baut, Mur, Klip dan Bracket bumper belakang Ignis

6. Wiring Headlamp Ignis GX
